Zapatas, Soportes y Báculos de farola y arquetas de alumbrado

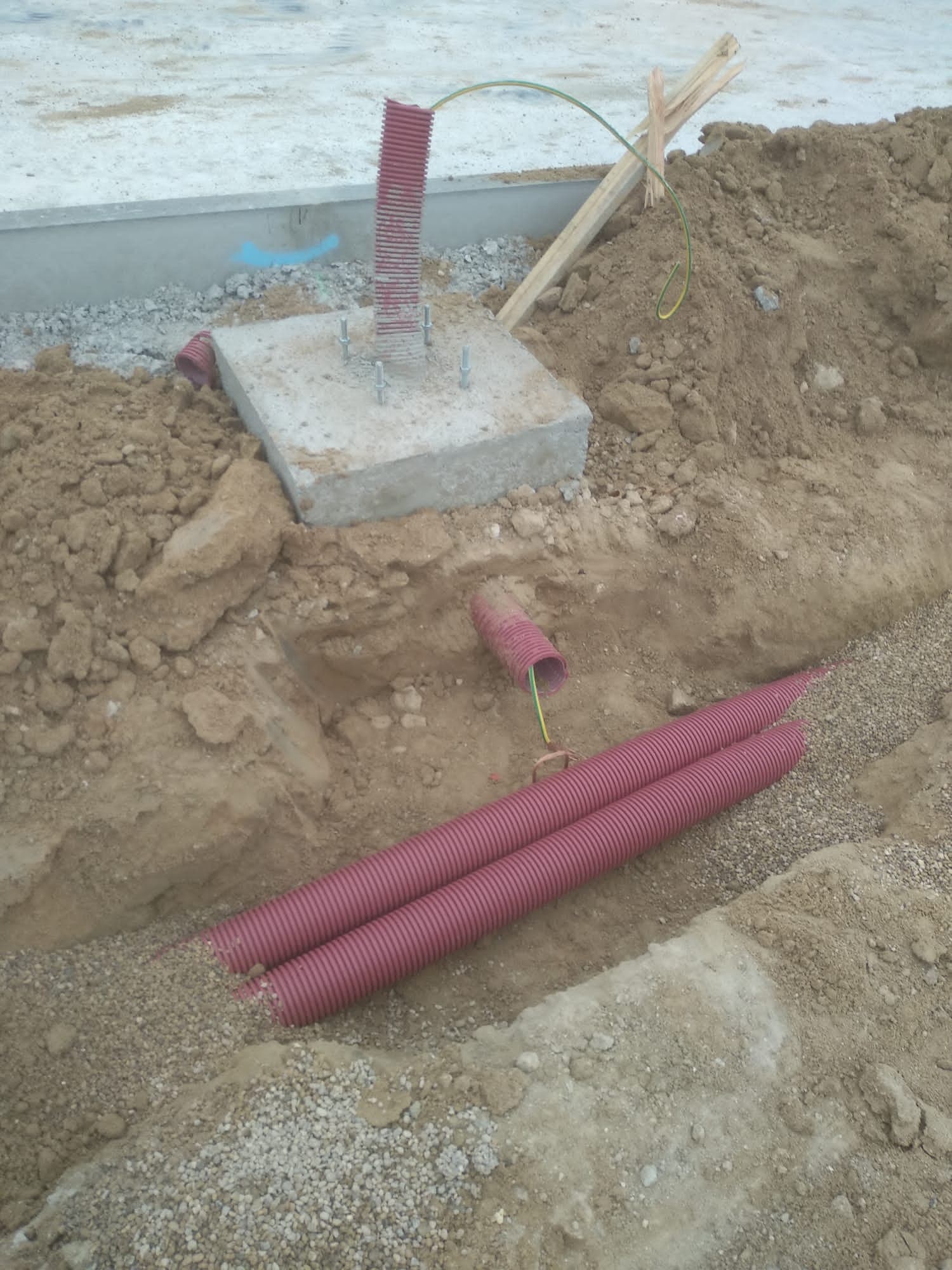

Los báculos de farola o columna es la estructura vertical de altura variable y anclaje sobre el suelo que constituye el soporte de sustentación para luminarias de alumbrado exterior público más generalizado y efectivo. Los báculos de farola se rematan en la parte superior con una o varias prolongaciones horizontales (brazos) en cuyo extremo se sitúa la luminaria. La norma UNE EN 40-5 es la norma europea que especifica los materiales, resistencia y control de conformidad que deben cumplir los báculos o columnas de farola. Los soportes de las luminarias de alumbrado exterior, se ajustarán a la normativa vigente (en el caso de que sean de acero deberán cumplir el RD 2642/85, RD 401/89, OM de 16/5/89). Serán de materiales resistentes a las acciones de la intemperie o estarán debidamente protegidas contra éstas, no debiendo permitir la entrada de agua de lluvia ni la acumulación del agua de condensación. Los soportes para los báculos de farolas, sus anclajes y cimentaciones, que instalará Exvendi se dimensionarán de forma que resistan las solicitaciones mecánicas, especialmente teniendo en cuenta la acción del viento, con un coeficiente de seguridad no inferior a 2,5, considerando las luminarias completas instaladas en el soporte. Los soportes, deberán poseer una abertura de dimensiones adecuadas al equipo eléctrico para acceder a los elementos de protección y maniobra; la parte inferior de dicha apertura estará situada, como mínimo, a 0,30 m de la rasante, y estará dotada de puerta o trampilla con grado de protección IP 44 según UNE20324 (EN 60529) e IK 10 según UNE 50102. La puerta o trampilla solamente se podrá abrir mediante el empleo de útiles especiales y dispondrá de un borne de tierra cuando sea metálica. Al lado de cada báculo de farola se construirá una arqueta.
