Canalización ICT y Telefónica externa para dar servicio a los edificios
Exvendi ejecuta la canalización externa subterránea de las redes de telecomunicaciones, (telefónica e ICT). La canalización externa de telecomunicaciones es una obra civil de trazado lineal formada por un conjunto de elementos situados bajo la tierra para albergar todas las tuberías, arquetas y cableados para dar servicio de telecomunicaciones a las viviendas. Las canalizaciones externas de conductos para redes telefónicas, ICT, energía, alumbrado y otros servicios que ejecuta Exvendi están formadas por conductos de PVC colocados en zanja excavada y protegidos totalmente con hormigón, constituyendo un conjunto resistente llamado prisma de canalización (prisma de energía, prisma de alumbrado, prisma de telefónica...). Las canalizaciones externas subterráneas constituyen la parte de la infraestructura destinada a alojar los cables de red que discurren subterráneos, normalmente en cota negativa de viales públicos. Dicha infraestructura externa subterránea está formada en su conjunto por las canalizaciones. Exvendi realiza La ejecución de la obra civil necesaria para la canalización subterránea de los conductos y arquetas de red telefónica e ICT, con instalación de estas últimas, que comprende todas las actividades necesarias para la conformación de cualquier tipo de sección, en aceras o calzadas, pavimentadas o no, incluso la rotura de pavimento, excavación de la zanja, instalación de tubería, mandrilado y pruebas de estanqueidad, tapado de hormigón y posterior reposición del pavimento y adoquines, reposición de elementos de uso público, obtención de licencias y proyectos. Confiar en Exvendi para la ejecución de la parte de obra civil de excavación de la zanja, la ejecución de la canalización externa de red telefónica e ICT, alumbrado, energía u otros e instalación de las arquetas prefabricadas de hormigón o fabricadas “in situ” con un proyecto llave en mano es la garantía de éxito que necesita toda constructora, promotora o urbanizadora. La canalización de telecomunicaciones llegará hasta la entrada del edificio, donde se instalará una arqueta de entrada que permitirá distribuir el cableado de telecomunicaciones a los distintos puntos.
Preguntas frecuentes
Cómo es la demolición de acera para canalizaciones de red externa telefónica, telecomunicaciones, ICT
Para posibilitar la excavación de la zanja que albergará la canalización de red externa telefónica, ICT, telecomunicación o energía serán necesarios los trabajos de rotura de pavimento o desbroce de terreno en jardín o zona rural que Exvendi siempre ejecuta de acuerdo con las disposiciones expresas de las autoridades, incluso en lo referente a extensión de la zona demolida, nivel de ruidos, etc.
En parques y jardines Exvendi tratará de ponerse de acuerdo con el encargado de los mismos sobre el modo de lograr el máximo aprovechamiento de la vegetación afectada. Se levantará la hierba y vegetación de manera que pueda ser útil para colocarla de nuevo después de cerrar la zanja. Para evitar el deterioro, los trozos desmontados se colocarán sobre lona fuerte o arpillera bien humedecida.
En pavimentos de acera o calzada Exvendi sólo levantará la superficie estrictamente necesaria y los bordes deberán presentar un perfil uniforme. Si fuera necesario retirar un elemento del mobiliario urbano se hará con la autorización del organismo emisor de la licencia debiendo quedar guardado en lugar seguro y sin sufrir daño alguno hasta el momento de volver a ser colocado.
Los adoquines, bordillos, piezas de hormigón o cualquier otro elemento, del pavimento o no, que por su valor deba conservarse, haya o no de reinstalarse, serán levantados por los operarios de Exvendi de la forma más cuidadosa posible para evitar su deterioro. Estos elementos se apilarán ordenadamente dentro del área limitada por las vallas de balizamiento, hasta el momento de su empleo o traslado. Asimismo, se limpiarán y acondicionarán adecuadamente antes de su posterior utilización.
Los operarios de Exvendi realizarán la rotura de los pavimentos por medios mecánicos o manuales tales que produzcan un corte lo más limpio posible y adaptándose a las medidas estrictas que implica la obra a realizar. En pavimentos continuos, se utilizarán máquinas de disco y se sanearán y recortarán los bordes del pavimento no demolido hasta conseguir un perfil vertical regular y limpio. Se evitarán formas irregulares, dentadas o franjas aisladas de pequeña anchura, que deberán ser absorbidas mediante cortes paralelos, demolidas y repuestas en su totalidad.

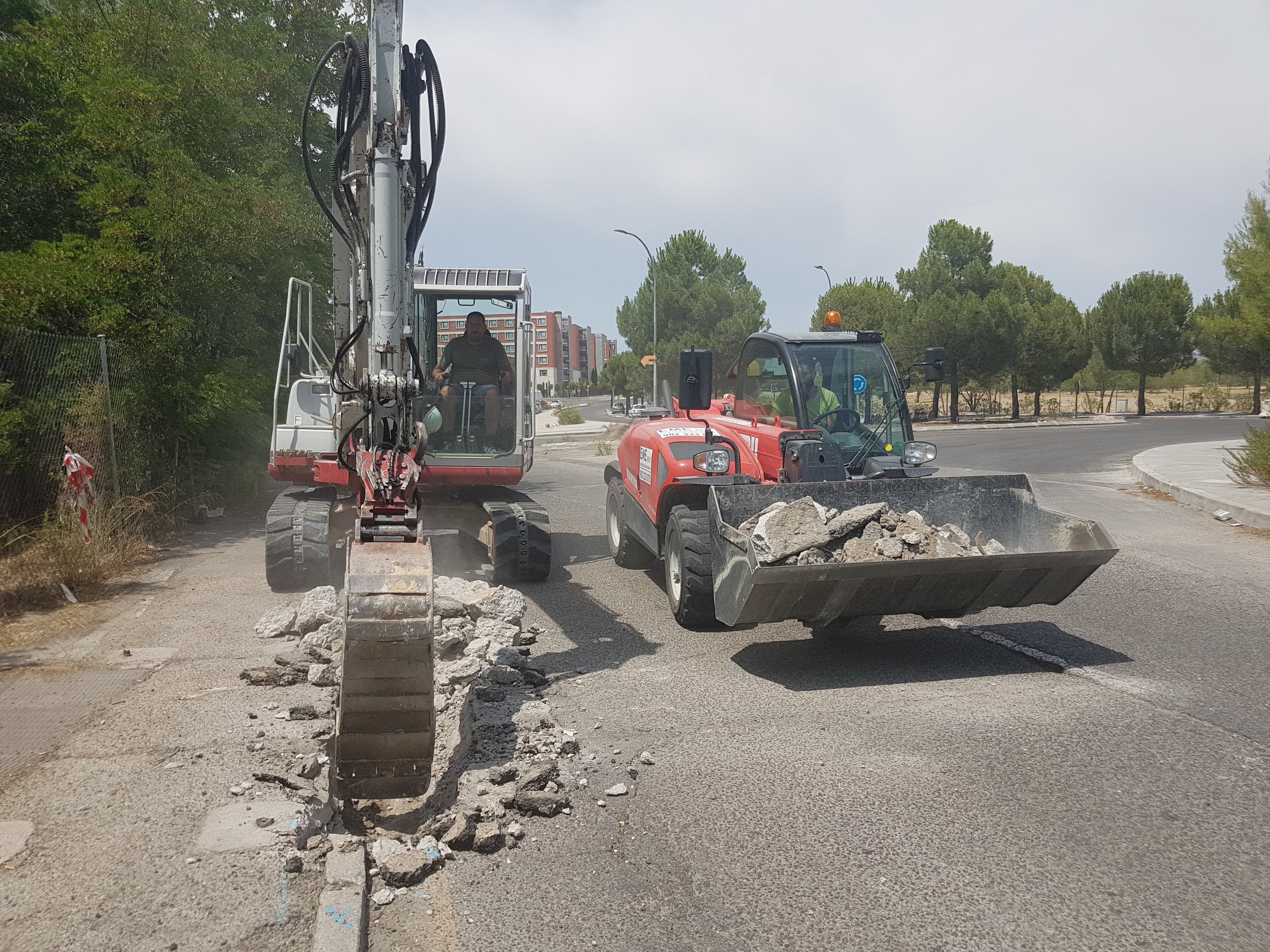

Los operarios de Exvendi ejecutarán la rotura de pavimentos en aceras mediante martillos rompedores, sean manejados por un operario situado sobre el pavimento o sean montados sobre brazo de máquina, o bien se utilizarán las cortadoras de disco.
La profundidad de demolición siempre que las condiciones lo permitan será:
· En acera de loseta hidráulica: 21 cm Que se corresponden al valor medio siguiente: 4 cm de espesor de la loseta más 2 cm
de mortero de agarre más 15 cm de cimiento de hormigón
· En calzada asfáltica: 45 cm Que se corresponden al valor medio siguiente: 15 cm de espesor de pavimento y su base de mezcla asfáltica más 30 cm de subbase de hormigón.
En el caso de zanjas en calzadas urbanas la anchura mínima adicional a demoler será de 20 cm a cada lado de los laterales de la zanja, y en el caso de que el lado junto al bordillo de la acera sea igual o menor a 30 cm, la anchura mínima adicional será hasta llegar a éste. En el caso de aceras, se levantará la superficie de pavimento estrictamente indispensable que será función del tamaño de la loseta correspondiente.
Los trabajos de rotura de pavimento o desbroce de terreno en jardín o zona rural se efectuarán de acuerdo con las disposiciones expresas de las autoridades, incluso en lo referente a extensión de la zona demolida, nivel de ruidos, etc.
En pavimentos de acera o calzada sólo se levantará la superficie estrictamente necesaria y los bordes deberán presentar un perfil uniforme. Si fuera necesario retirar un elemento del mobiliario urbano se hará con la autorización del organismo emisor de la licencia debiendo quedar guardado en lugar seguro y sin sufrir daño alguno hasta el momento de volver a ser colocado
Los adoquines, bordillos, piezas de hormigón o cualquier otro elemento, del pavimento o no, que por su valor deba conservarse, haya o no de reinstalarse, se levantarán de la forma más cuidadosa posible para evitar su deterioro. Estos elementos se apilarán ordenadamente dentro del área limitada por las vallas de balizamiento, hasta el momento de su empleo o traslado. Asimismo, se limpiarán y acondicionarán adecuadamente antes de su posterior utilización.
La rotura de los pavimentos se realizará por medios mecánicos o manuales tales que produzcan un corte lo más limpio posible y adaptándose a las medidas estrictas que implica la obra a realizar. En pavimentos continuos, se utilizarán máquinas de disco y se sanearán y recortarán los bordes del pavimento no demolido hasta conseguir un perfil vertical regular y limpio. Se evitarán formas irregulares, dentadas o franjas aisladas de pequeña anchura, que deberán ser absorbidas mediante cortes paralelos, demolidas y repuestas en su totalidad. La rotura de pavimentos en aceras se efectuará mediante martillos rompedores, sean manejados por un operario situado sobre el pavimento o sean montados sobre brazo de máquina, o bien se utilizarán las cortadoras de disco.
Qué trabajos de obra civil requiere la canalización externa de telecomunicaciones, telefónica o ICT?
La obra civil que ejecuta Exvendi para dotar a las urbanizaciones de líneas de telefonía, datos, energía, alumbrado, saneamiento, etc… se divide en varios trabajos esenciales comunes a todos estos trabajos:
1º Demolición de acera o calzada si existe para la excavación de zanja.

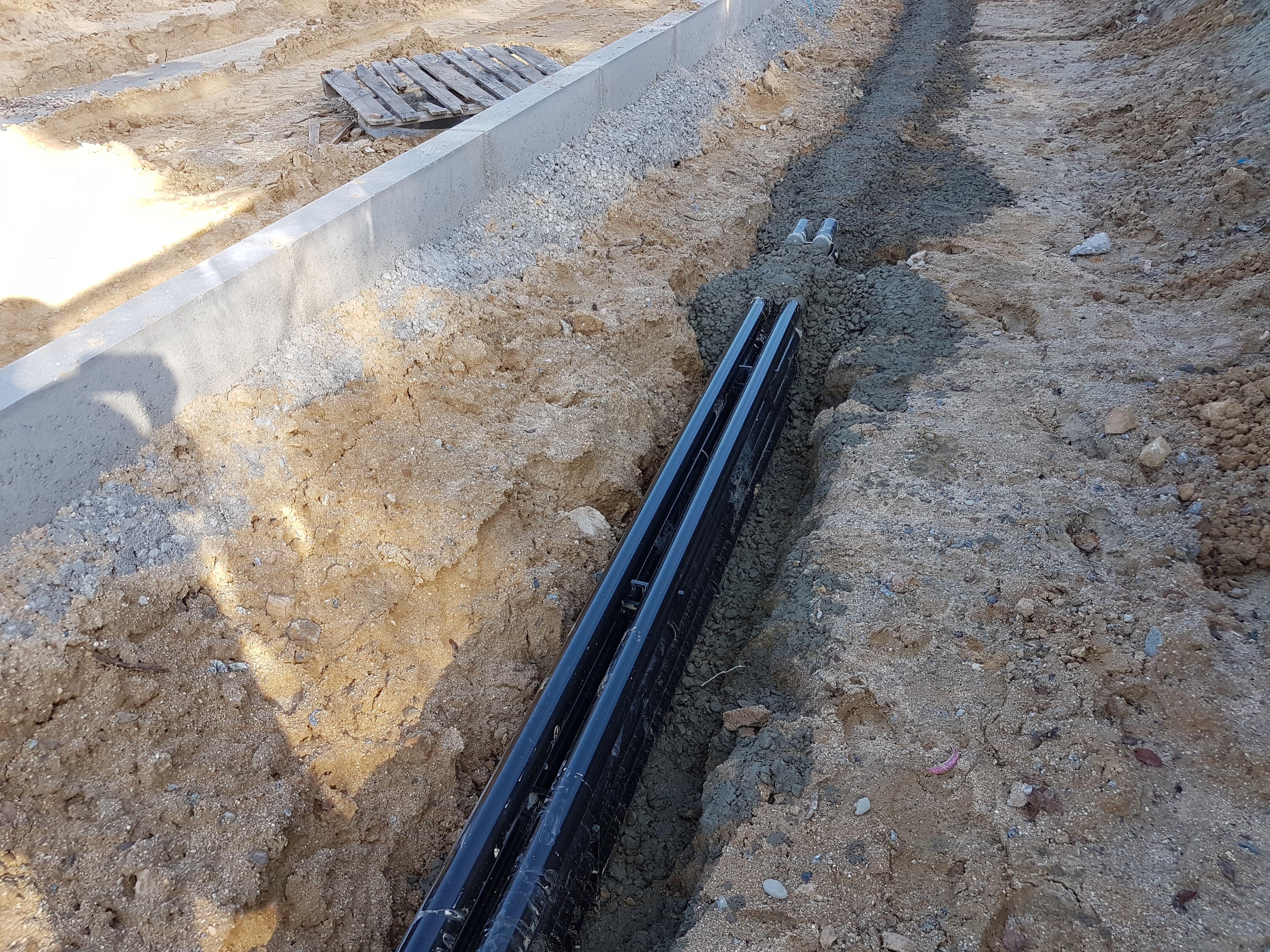

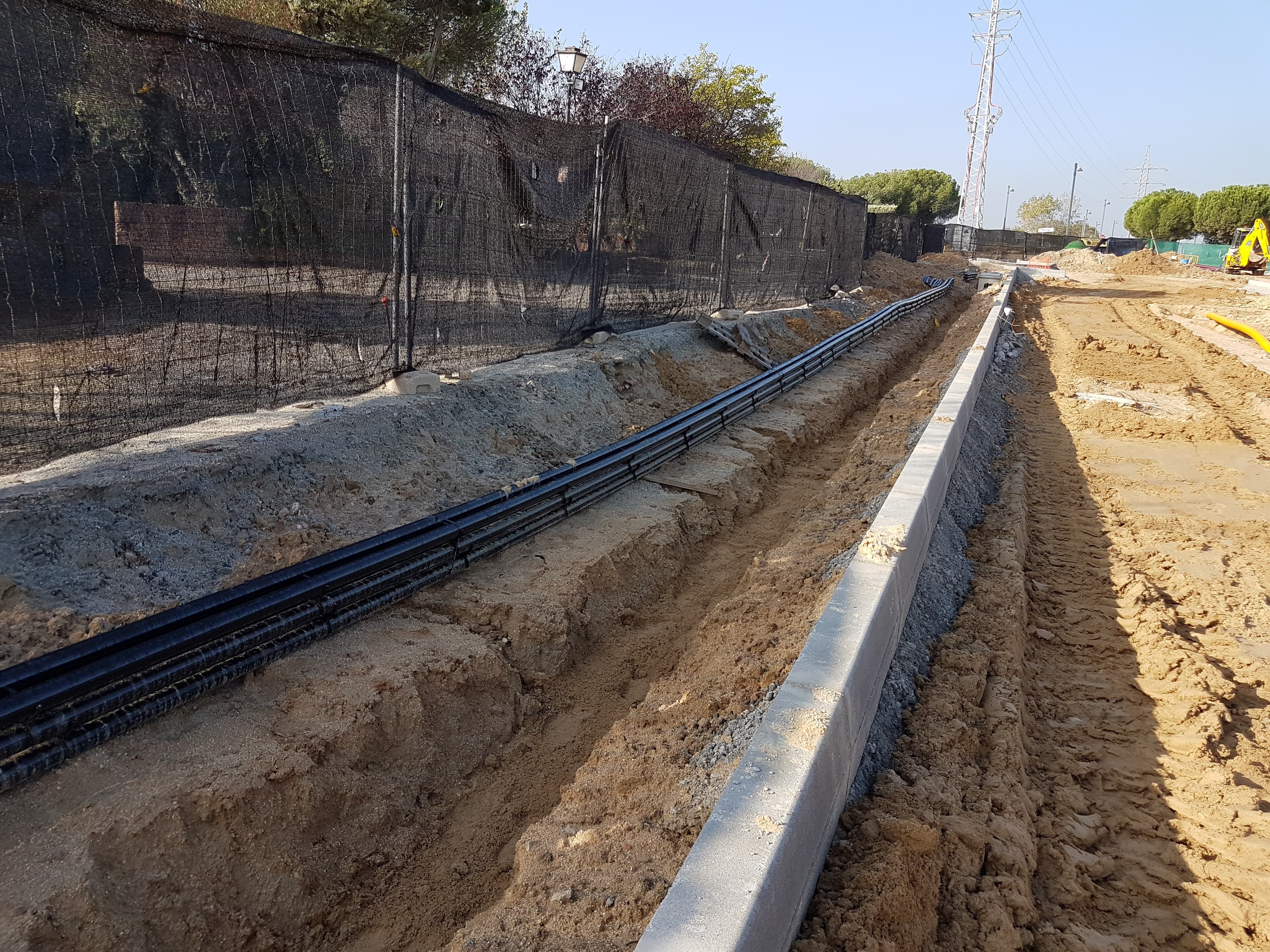

2º Excavación de zanja por la que discurre la canalización de tubería de telecomunicaciones.

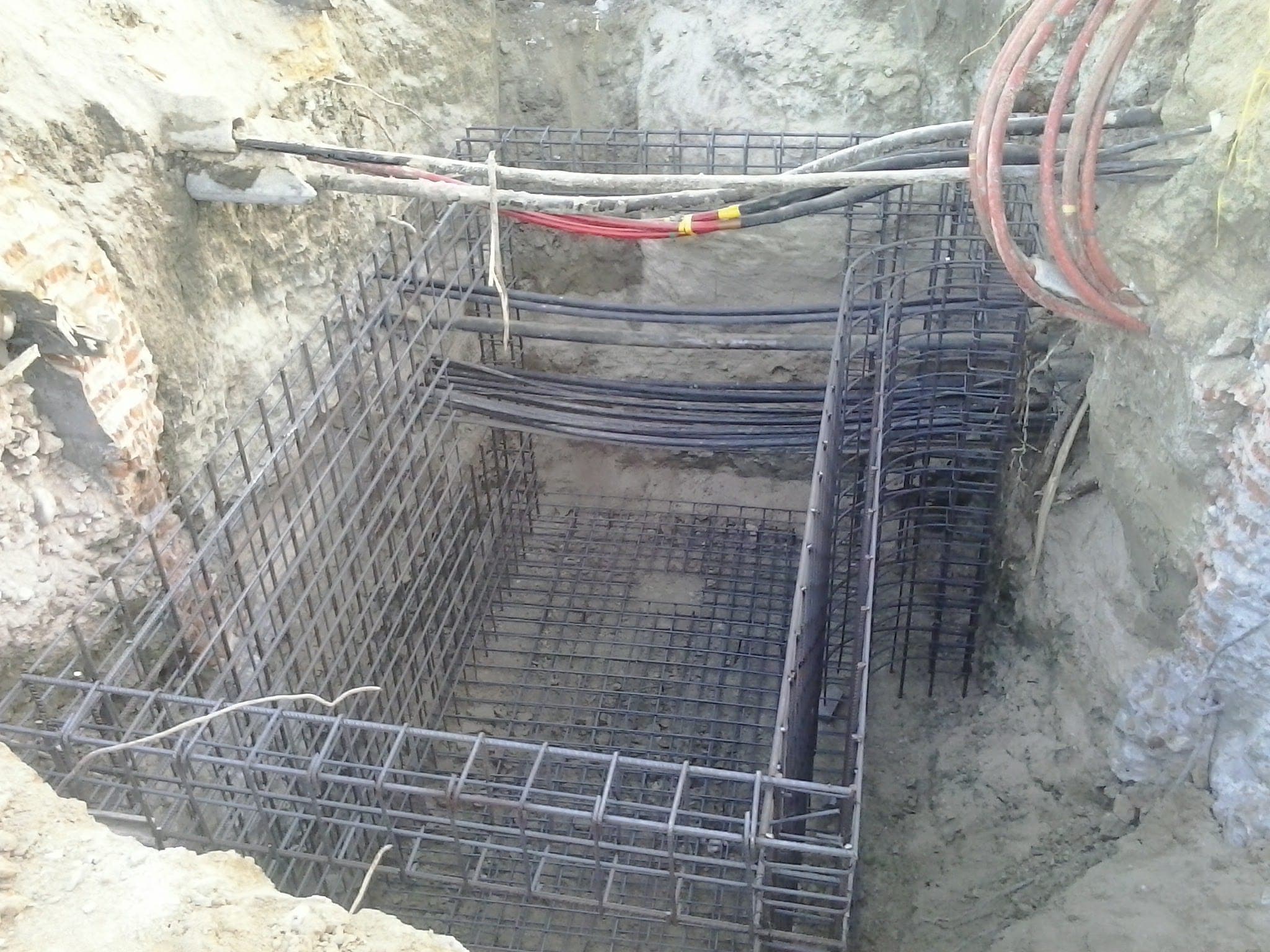

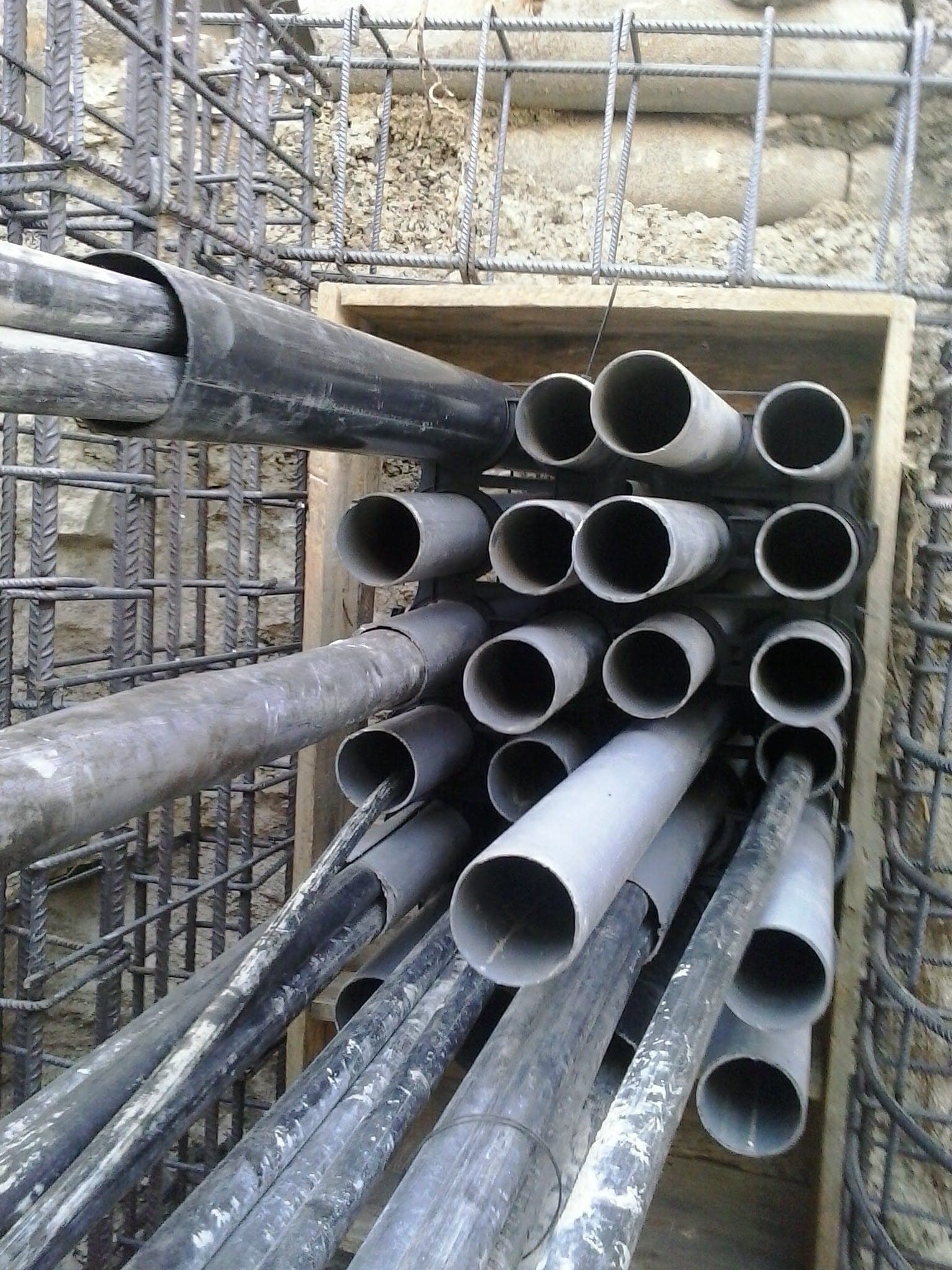

3º Realización o instalación de mazacotas o arquetas y cámaras de registro para telecomunicaciones.

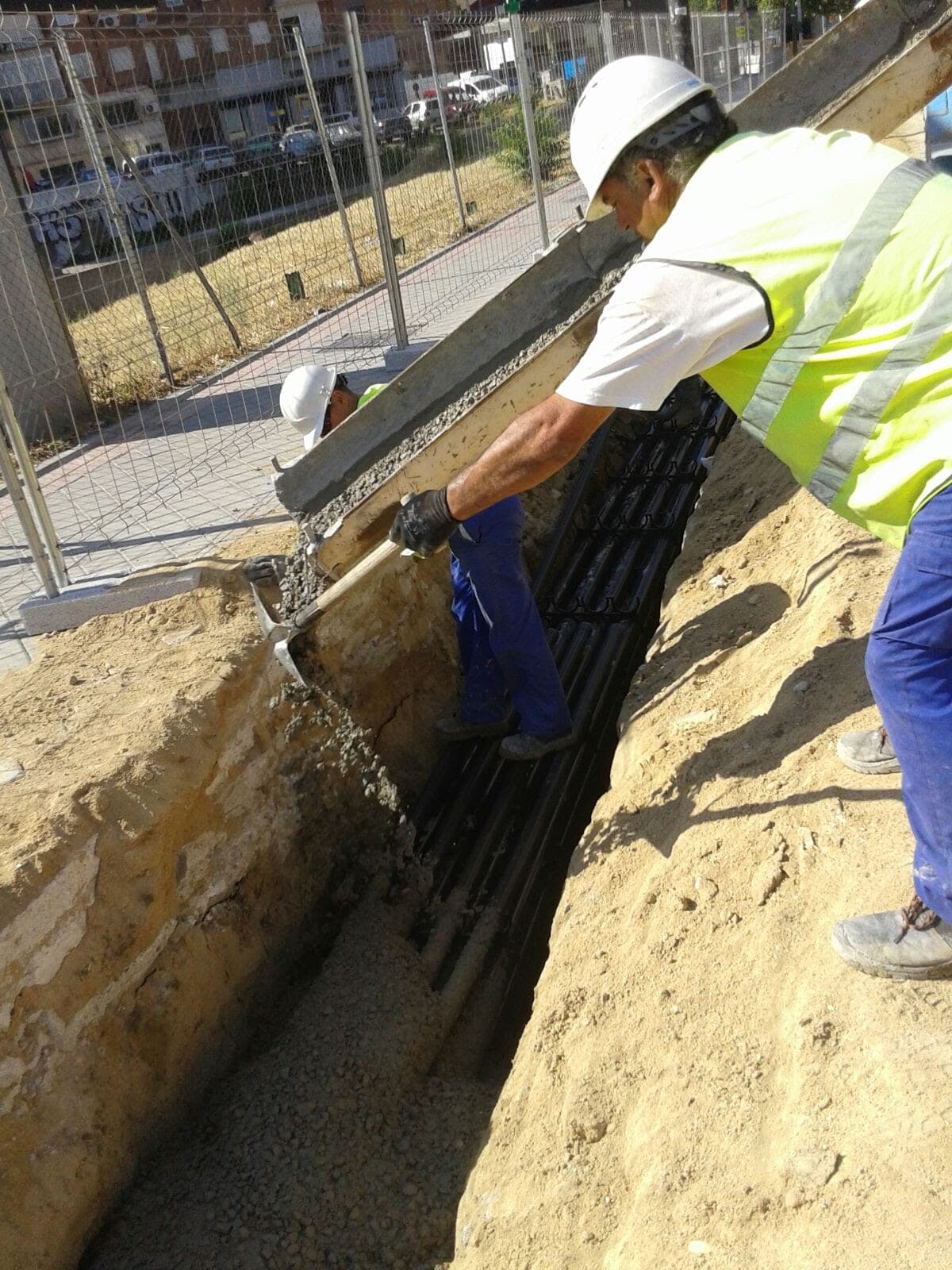

4º Relleno y compactación de la zanja tras la instalación de los tubos de telecomunicaciones y realización de pruebas.
5º Hormigonado y embaldosado y reposición de adoquines o asfalto.
De qué materiales son las tuberías para la canalización externa de telecomunicaciones o telefonía o energía
Los tubos que instala Exvendi para las canalizaciones de ICT, telecomunicaciones o Telefónica y para las canalizaciones de energía y alumbrado cumplen los mayores estándares de calidad y están perfectamente homologados por las diferentes compañías de Telefonía.
Se han desarrollado todo tipo de conductos y subconductos fabricados en polietileno de alta densidad (PEAD) como monotubos, bitubos, tritubos, cuatritubos, etc. y se utilizan para la protección de todo tipo de cables de comunicaciones, fibra óptica, coaxiales, cables de energía, CATV y otras aplicaciones.
Dado que el coste principal en las canalizaciones de estos cables es la realización de la zanja, normalmente se instalan en la misma varios bitubos o tritubos, dejando conducciones libres para realizar las ampliaciones que sean necesarias en el futuro en la red de comunicaciones, sin que haya que realizar nueva apertura de zanja.
Los tubos para la canalización externa de telecomunicaciones, energía o telefónica se fabrican con PEAD y pueden ser de pared compacta, estriados interiormente o coextruidos con una capa interna de silicona que ofrece fricción muy baja entre la superficie interior del conducto y la superficie externa del cable lo que supone aumentar el rendimiento del tendido del cable, tanto en sistemas de cable guía como en sistemas de aire o agua (floating) en largas distancias.
Comúnmente serán conductos de PEAD de 50 mm de diámetro, aunque la elección del diámetro del tubo vendrá condicionada por el tipo de fibra óptica y del diámetro del cable que esté definido en el proyecto.
En algunos casos, en especial en las canalizaciones externas de telefónica, ICT, telecomunicaciones, energía y/o alumbrado que se realizan en galerías practicables de sistemas ferroviarios, los tubos serán de material atóxico y con protección especial contra el fuego.
El departamento técnico de Exvendi, junto con los responsables de la obra definirán la línea (altura) en que se deban instalar las canalizaciones y será la indicada por el emisor de la licencia (o por su encargado representante).
Cuántos tubos son necesarios para dotar a una edificación de servicio de telefonía y datos, energía y/o alumbrado
En el proyecto se definirá también el número de conductos a instalar y en general se dejarán conducciones libres para poder ampliar la instalación en el futuro.
Los operarios de Exvendi cuando ejecuten la canalización externa, ya sea ICT, de telecomunicaciones, telefonía, alumbrado o energía tratarán de evitar los empalmes de tubo pero llegado el caso se harán con sus correspondientes manguitos de empalme.
Los soportes de anclaje de los tubos de la canalización, se colocarán como mínimo cada metro (o a la distancia indicada por el representante de la Entidad Titular de la Galería) con tacos empotrables de resistencia suficiente de métrica 12 Hilti o similar. Los tubos serán depositados y unidos a cada pletina del soporte con cintillos cruzados agrupándose de dos en dos y entre sí los paquetes así formados. Todos estos requerimientos podrán ser modificados a instancias del representante de la Entidad Titular de la galería.
Cuando el trazado del tubo encuentre obstáculos que sean difícilmente rodeables (radio de curvatura imposible de abordar con el tubo de PEAD 50) entonces se cortará el tubo y se obturará si lo permite el representante de la Entidad Titular. Será el cable desnudo cuando se tienda el que bordeará el obstáculo debidamente fijado con tacos brida cada 40 cm. No obstante esta solución se hará siempre bajo las indicaciones del encargado del organismo emisor de la licencia.
Cómo se realiza la separación de tuberías en la zanja.

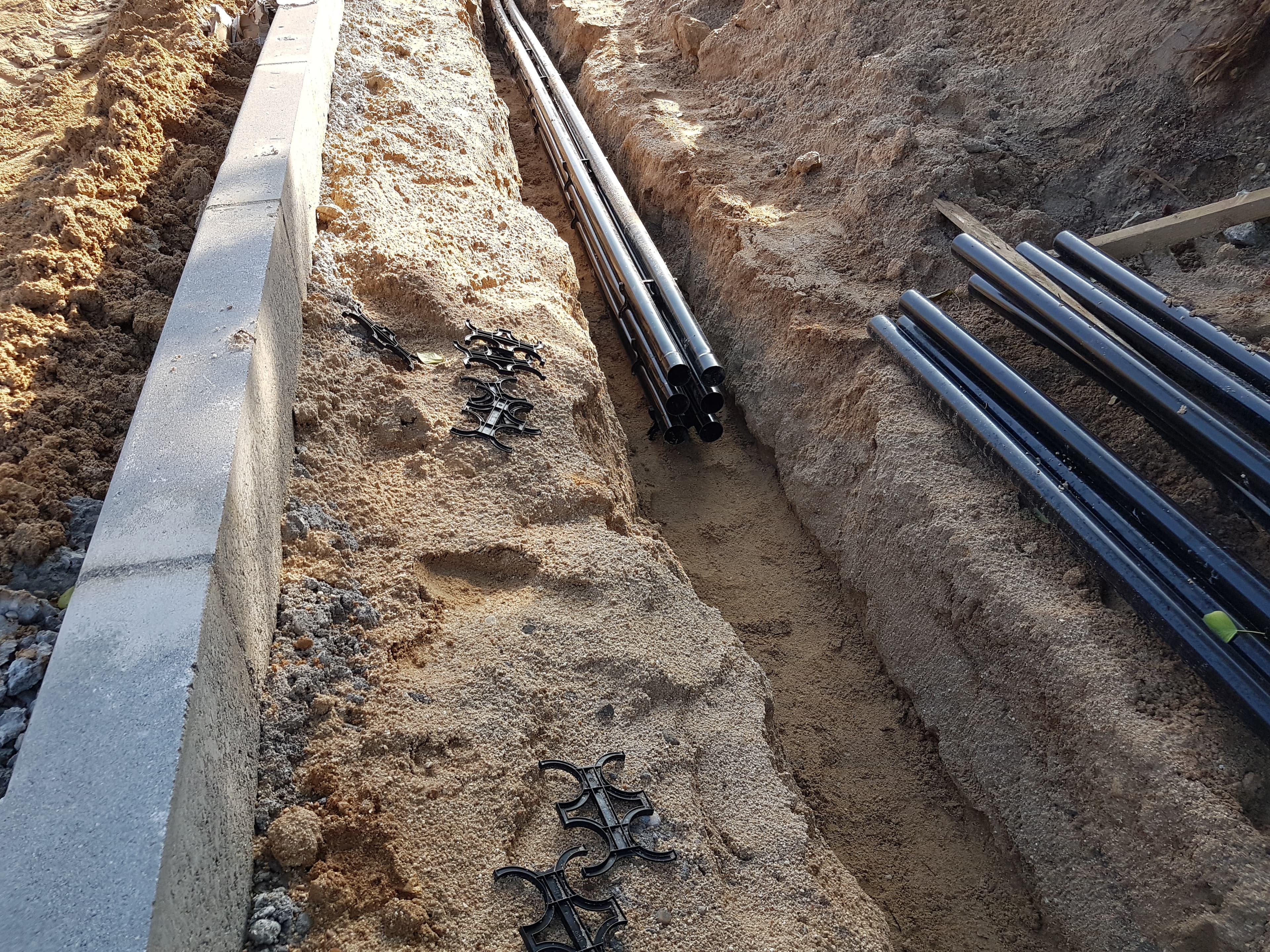

La localización y separación de los conductos de telecomunicaciones en el prisma de la zanja, normalmente se realiza utilizando separadores plásticos para permitir una distribución uniforme del hormigón o material de relleno, alrededor de los conductos, facilitando la distribución de fuerzas de compresión y aplastamiento.
Cómo se señalizan las tuberías de la canalización externa telefónica, ICT o energía que discurren en la misma zanja

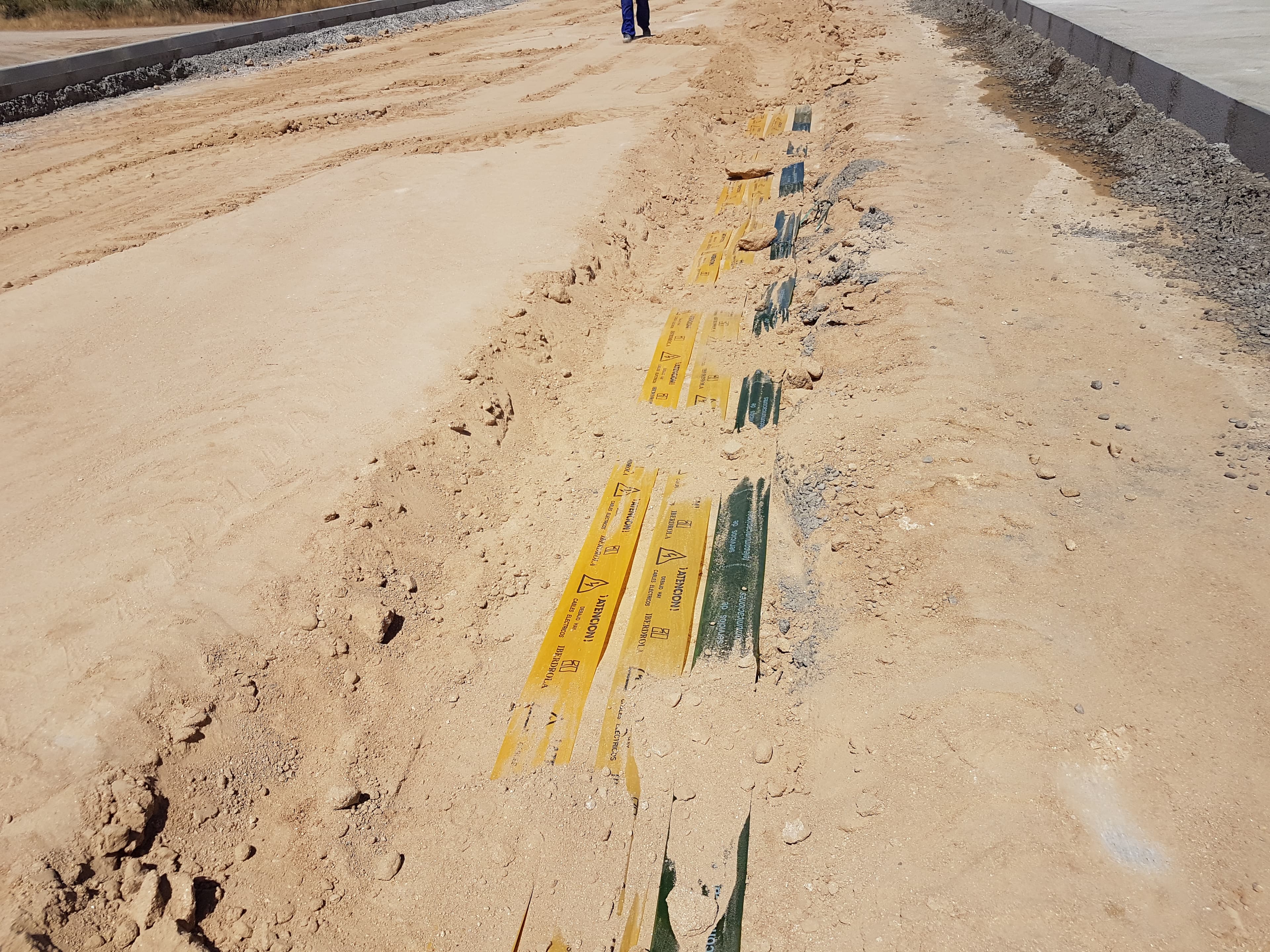

Cada tramo de conducto para la red externa de telefónica, ICT, energía o alumbrado instalado en una zanja será etiquetado por Exvendi con el material adecuado. Exvendi generalmente marcará todos los conductos cada 50 metros o alternando cada 20 metros el etiquetado de cada uno de los conductos que discurren por la galería ya sea para la canalización de telecomunicaciones o telefonía, canalización ICT, canalización de energía o canalización de alumbrado.
Tras la ejecución de los trabajos el departamento técnico de Exvendi realizará un croquis de la instalación con el número de tubos, el detalle del recorrido completo con sentido de recorrido y la pared en que se han colocado, la altura media de la pletina en la que discurre el conducto detallando todas las zonas de discontinuidad del tubo en su recorrido y la sección estimada de la galería.
Todas las disposiciones quedarán siempre supeditadas a las decisiones del Titular de la Galería.
