Arquetas prefabricadas de hormigón de telecomunicaciones (telefonía e ICT)
Las arquetas prefabricadas de hormigón para conexiones de telecomunicaciones de EXVENDI. son arquetas de hormigón para instalaciones de redes telefónicas en obra civil. Este tipo de arquetas son habitualmente instaladas en calzadas, zonas de parking, etc... situadas en urbanizaciones, zonas residenciales y hasta en polígonos industriales, para lo cual están sobradamente preparadas al efecto. Según las homologaciones realizadas por Telefónica, existen diferentes tipos de arquetas para las distintas necesidades, como son: - Tipo DF - Tipo HF - Tipo MF Estos diferentes tipos de arquetas, están equipadas con tapas especiales para el cerramiento que se encuentran igualmente homologadas por Telefónica. Concretamente, tanto el modelo HF como el DF constan de un dispositivo de cierre de seguridad para garantizar en mayor medida su hermeticidad. Tanto los marcos como las arquetas en su parte superior, constan de un marco de chapa plegada, la cual se encuentra galvanizada en caliente, lográndose que el ajuste entre la arqueta y la tapa sea perfecto. Las arquetas de telecomunicaciones, además de constar de tapas especiales, también están dotadas de todo tipo de utillaje que hacen mucho más sencilla la colocación de cables, como son los ganchos de tiro, los anclajes interiores para la fijación de regletas y ganchos de suspensión para el soporte de cables. Por último, existe la posibilidad de adquirir los diferentes complementos de las arquetas por separado, tanto las tapas como los herrajes metálicos galvanizados en caliente (regletas y ganchos de suspensión).
Preguntas frecuentes
Cuáles son las dimensiones de las arquetas prefabricadas de hormigón para telecomunicaciones tipo DF
Las dimensiones de las arquetas prefabricadas de hormigón pueden ser tipo H, D ó M en el caso de Telefónica cuyas medidas y características detallamos en este punto de la web.

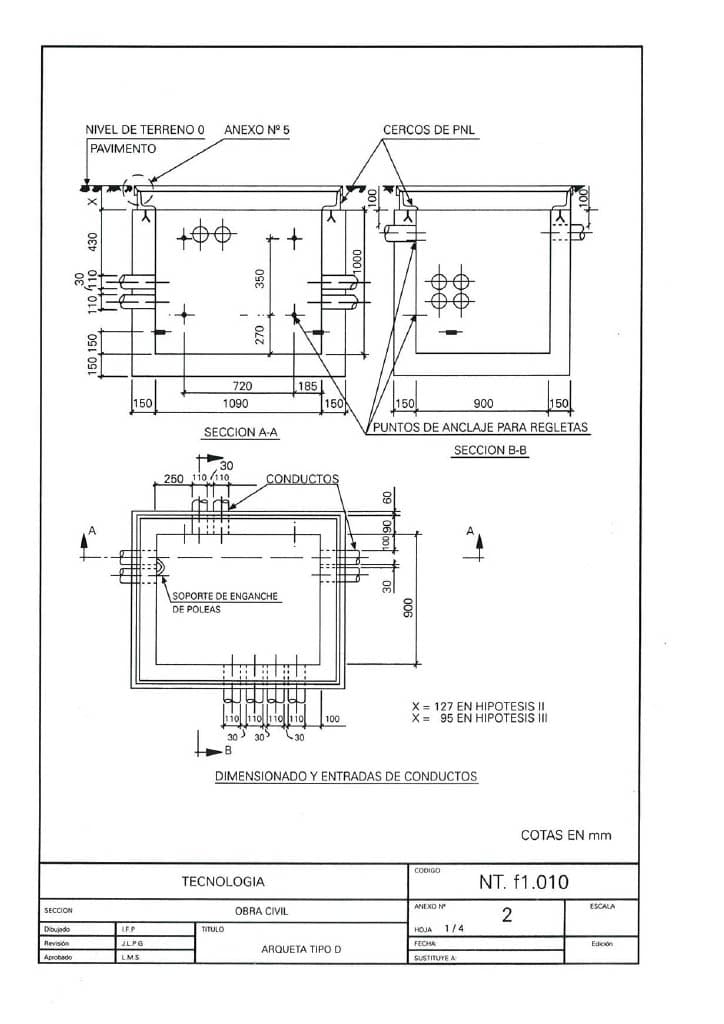

La arqueta prefabricada de hormigón de Telefónica tipo D normal tendrá las siguientes características y dimensiones:
Cuáles son las dimensiones de arquetas prefabricadas de hormigón de telecomunicaciones tipo HF
Las dimensiones de las arquetas prefabricadas de hormigón pueden ser de varios tipos: H, D ó M en el caso de Telefónica. Detallamos las medidas y características de todas ellas en este punto de la web.

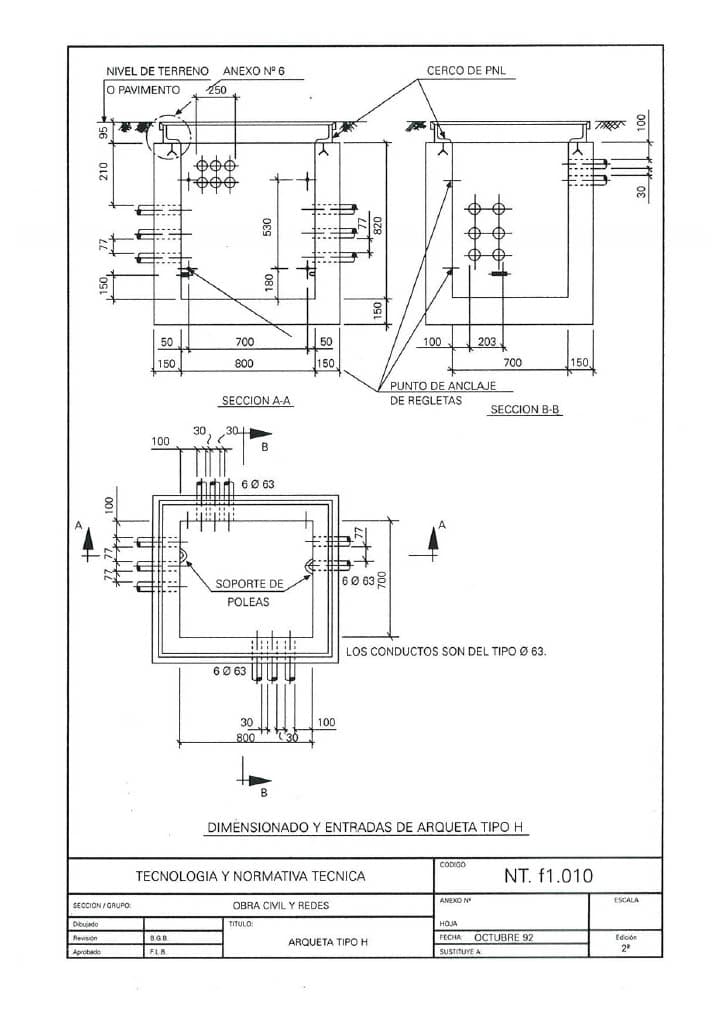

La arqueta prefabricada de hormigón de Telefónica tipo H tendrá las siguientes características y dimensiones:
Cómo facilitan las arquetas o registros la instalación de cables de fibra en la canalización de telefonía
Los empalmes del cable de fibra irán alojados preferentemente en arquetas del tipo prefabricado que instala Exvendi, para posibilitar la instalación por terceros del cable de fibra La ubicación de dichas arquetas se proyectará a ser posible en zonas accesibles y donde no existan actividades que pudieran dañar o entorpecer seriamente los trabajos con cables de fibra óptica.
Además se situarán arquetas en puntos estratégicos para ayuda al tendido, alojamiento de cocas, cambios de alineación que siempre vendrán definidas en el proyecto correspondiente.
Qué trabajos son necesarios para la instalación de las arquetas o cámaras de registro prefabricadas para telecomunicaciones y otros servicios.
En el caso de arquetas Exvendi colocará la rqueta o cámara de registro prefabricada de hormigón, en una sola pieza “in situ” rasanteado y verticalizado en el espacio excavado.
Para ello los operarios de Exvendi utilizan una grúa sobre camión con una eslinga tal que uno de sus ramales sea regulable en longitud mediante un tractel intercalado. En las maniobras de elevación y descenso no se debe sobrepasar la aceleración de 1m/seg2.
En el caso de cámaras se colocarán los elementos prefabricados (cuerpo inferior, cuerpo superior y los buzones necesarios a la profundidad elegida) uniéndose en obra según el sistema previsto por el fabricante (usualmente uniones atornilladas) con iguales medidas de descarga y maniobra que en el caso de arquetas.
En terrenos con el nivel freático elevado (presencia permanente de agua en la excavación que debe ser evacuada el pocillo de achique en la arqueta no se perforará al igual que en los casos en que las prescripciones del Organismo emisor de la Licencia de trabajos dispongan la necesidad de conectar los drenes a la red de saneamiento mientras que en el resto de ocasiones se abrirá en forma circular o rectangular para permitir el dren natural de la arqueta y la posible inserción de la cabeza de succión de la manguera de la bomba de achique.
Exvendi suministrará y colocará una rejilla de forma circular o cuadrada de fundición de granito esferoidal en el hueco practicado para evitar que los operarios en la fase de explotación de la red puedan introducir el pie en el pocillo con riesgo de accidente, la rejilla quedará sin retención o anclaje alguno y podrá retirarse con facilidad. Su planitud será 1,5 mm como máximo.
Se embocarán los tubos en los buzones seleccionados comprobando el trazado de las alineaciones y rasantes de los prismas que confluyan en el elemento con el fin de que no se den curvas o acuerdos indeseados.
Se procederá al relleno entre los cortes de la excavación y el trasdós de los muros de la arqueta, con hormigón H-20 con tamaño máximo de árido 20 mm y de consistencia fluida asegurando mediante vibrado o picado del mismo la total compacidad del relleno, quedando como mínimo una pared de 5 cm. de anchura de éste.
Los conductos penetrarán, respetando distancias mínimas de 3 cm tanto en horizontal como en vertical entre las tangencias exteriores de tubos contiguos, a la arqueta por el buzón correspondiente quedando ordenados geométricamente por filas. La cinta de señalización se introducirá por el buzón y se anclará a la pared de la arqueta. Los intersticios entre buzón y conductos se rellenarán y macizarán con mortero de cemento 1:3 de forma que queden planos los paramentos interiores.

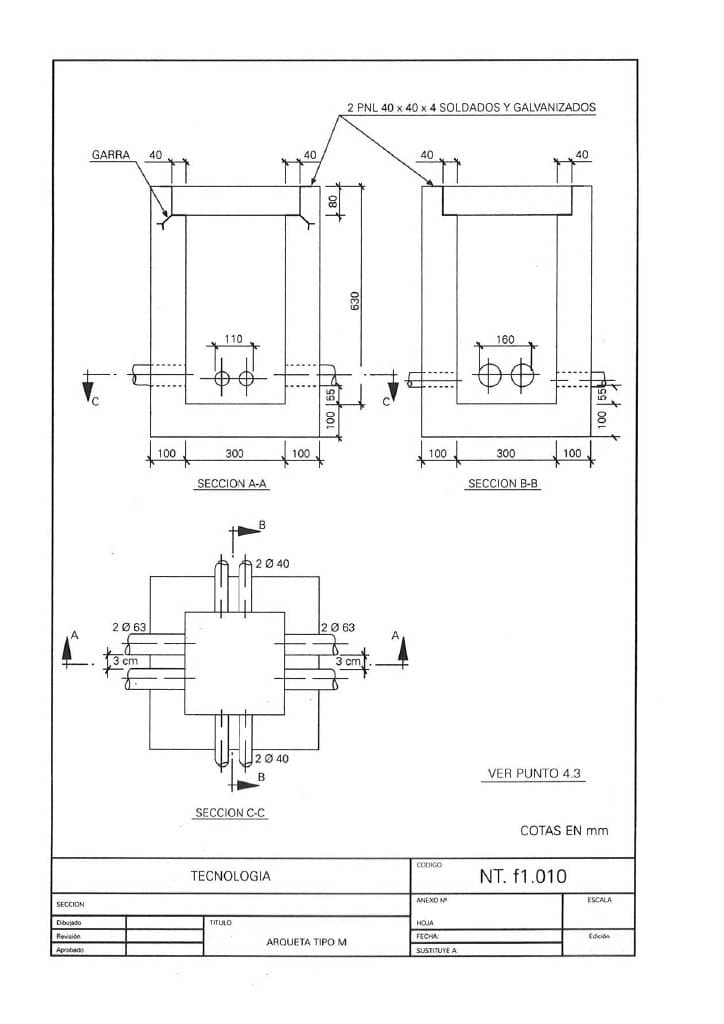

Qué dimensiones y características tienen las arquetas de Telefónica tipo M
Las dimensiones de las arquetas prefabricadas de hormigón pueden ser de varios tipos: H, D ó M en el caso de Telefónica. Detallamos las medidas y características de todas ellas en este punto de la web.
La arqueta prefabricada de hormigón de Telefónica tipo H tendrá las siguientes características y dimensiones:
