Arqueta in situ en acera para telecomunicaciones (Telefonía e ICT) características, esquema constructivo, entradas tubos y dimensiones
En ocasiones es necesario construir arquetas de obra, "in situ" para dar acceso a la red de telecomunicaciones, energía, alumbrado u otros servicios, bien sea por dimensiones o por las capacidades requeridas. En caso de construir arquetas “in situ” en acera, Exvendi ejecuta los muros a base de fábrica de ladrillo cerámico macizo de medio pie colocado a soga con mortero de cemento 1:4 o M-80 (1 parte de cemento y cuatro de arena) con materiales suministrados por Exvendi. Según se suban los muros al colocar las hileras bien aplomadas se preverán los buzones o ventanas de penetración de conductos necesarias, los bordes inferiores y laterales de los buzones quedarán como mínimo a 12 cm del suelo y de las paredes de la arqueta respectivamente. • El interior de la arqueta se revestirá mediante revoco de mortero de cemento enlucido obteniendo un acabado "visto". • Se suministrará y colocará hormigón H-20 con tamaño máximo de árido de 20 mm para rellenar el espacio comprendido entre los muros de la arqueta y los bordes de la excavación rellenando de abajo a arriba y con poca caída de altura (entre 20 y 30 cm). El hormigón así dispuesto se compactará y vibrará hasta conseguir la compacidad de la masa quedando como mínimo un espesor de 5 cm de éste
Preguntas frecuentes
Qué dimensiones y entradas tienen las arquetas de telefonía e ICT construidas in situ
Las dimensiones y entradas de las arquetas construidas insitu en la obra variará dependiendo de las necesidades de la instalación de telefonía e ICT. En el esquema que mostramos a continuación .

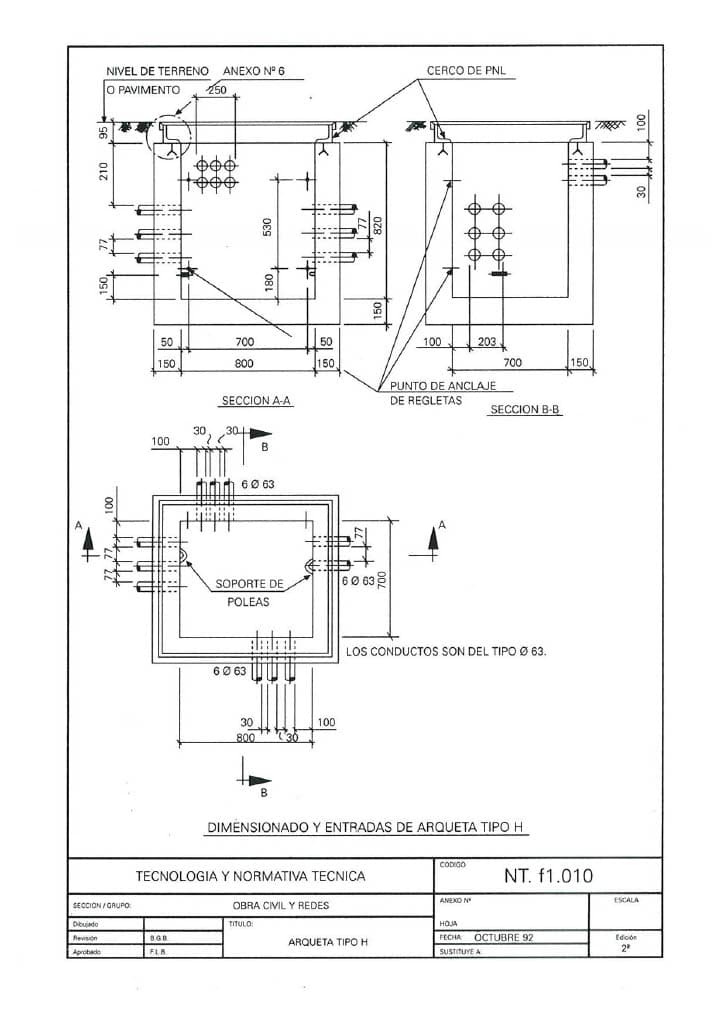

Esquema constructivo de armadura de arqueta telefónica construída in situ tipo H con entradas de tubería de telefonía e ICT
La arqueta Telefónica tipo D construida de obra tendría las dimensiones y entradas:

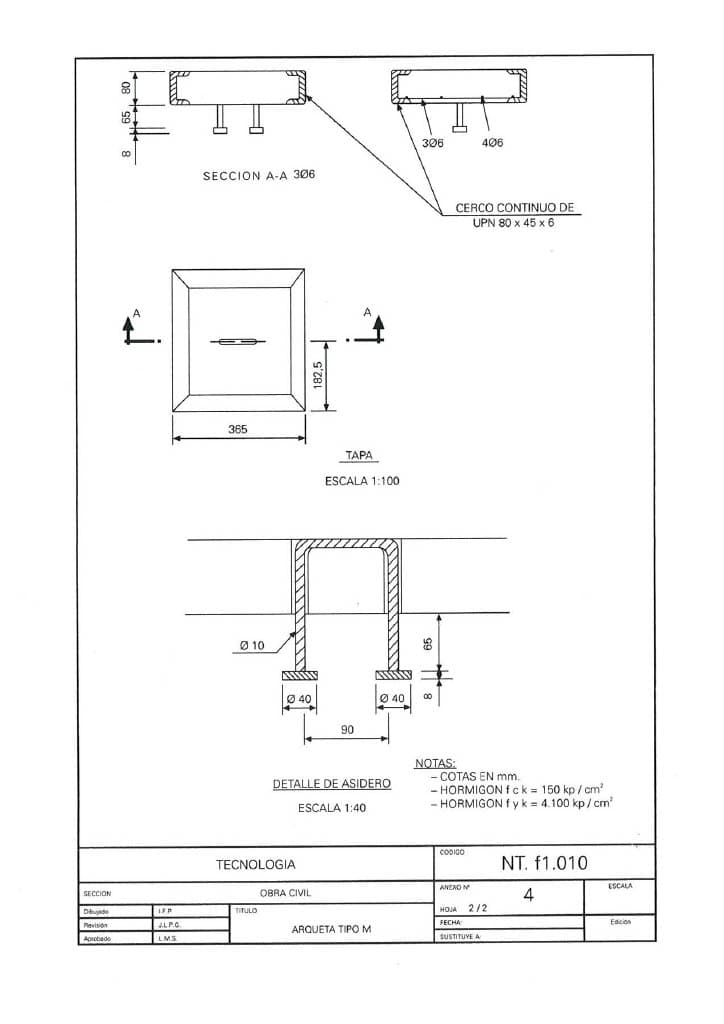

La arqueta tipo M de Telefónica construida de obra in situ tendría las siguientes dimensiones y entradas:
Esquema constructivo del cerco de arqueta telefónica construída in situ tipo H con entradas de tubería de telefonía e ICT

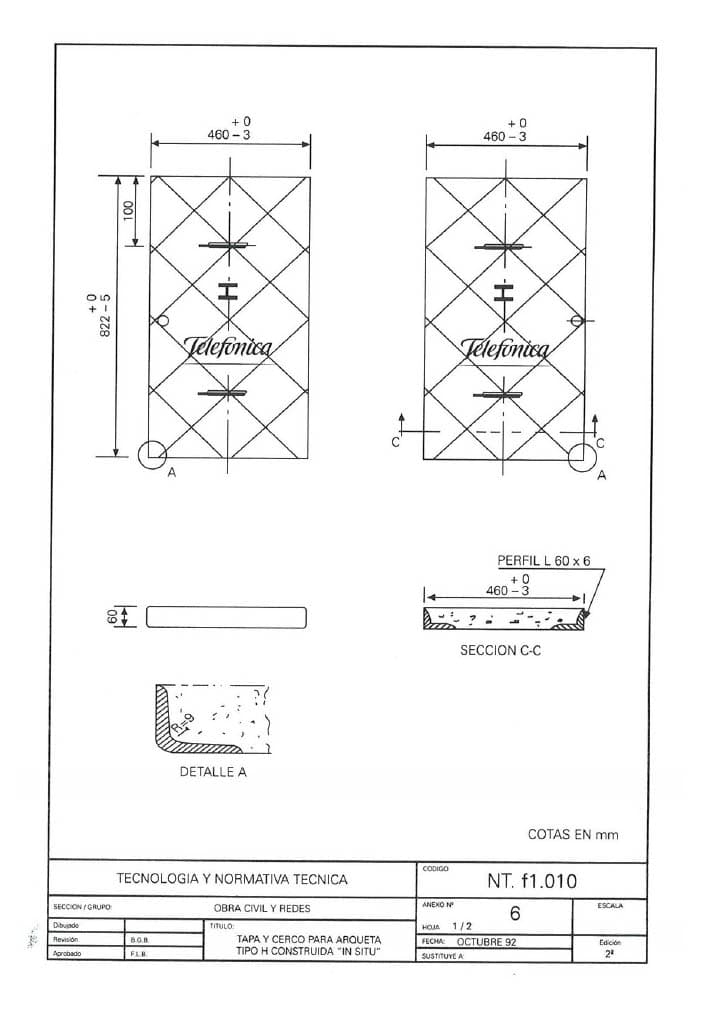

La tapa de la arqueta telefónica tipo H construida in situ tendría las siguientes características

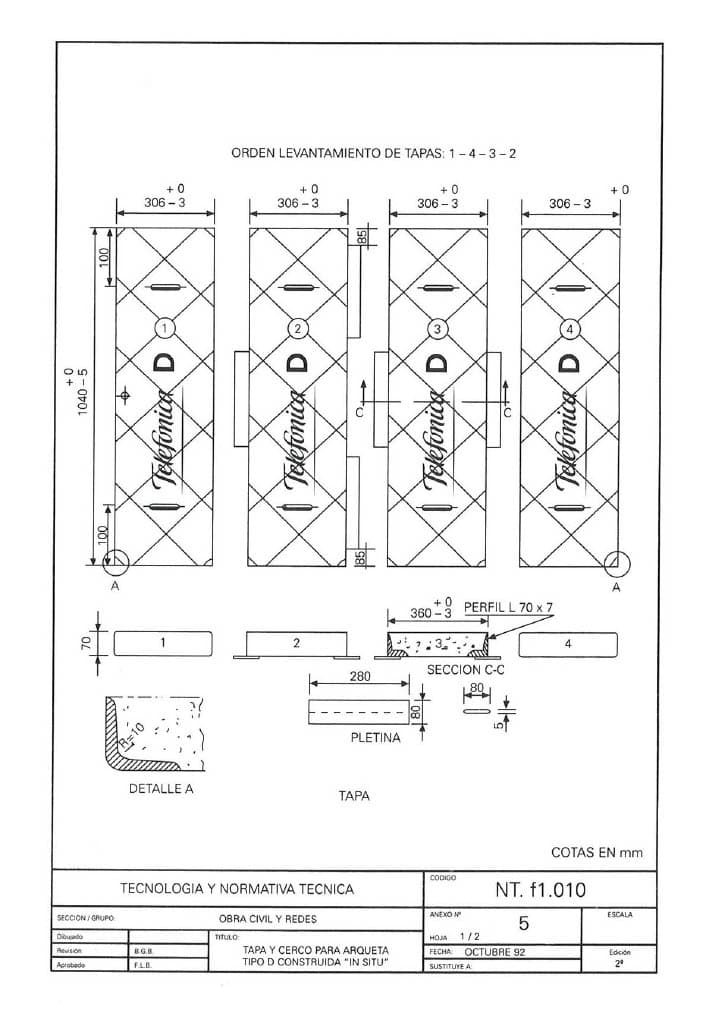

Esquema constructivo del cerco de arqueta telefónica construída in situ tipo D con entradas de tubería de telefonía e ICT
La tapa de la arqueta telefónica tipo H construida in situ tendría las siguientes características
Esquema con las dimensiones y entradas de conductos de telefonía y/o ICT en arqueta construida in situ de Telefónica tipo D
